产品信息：
上引法无氧铜杆连铸机组是生产大长度光亮无氧杆材、管材、扁坯及其它型材的新工艺。大长度光亮无氧铜杆及型材具有导电率高、含氧量低等特点，与传统工艺相比具有投资少、生产成本低、生产工艺操作简便、产品品质高、品种规格调整简便灵活，无环境污染等特点。
用途：
1、铜杆：用作电缆、电线、电磁线、漆包线、电话线、电脑线等线材。
2、铜管：用作空调、家用工业用的铜管、接头等的铜材。
3、扁坯：用作铜母排、电器原件、轧制铜带等的坯料。
4、铜合金线：用作汽车，高速电车的导线、机械产品用的轴承、铜轴、铜套、焊接丝及电子装饰等其它产品的坯料。
机组常规组成：
工频感应炉系统、上引连铸机、限位装置、成圈收线机、水冷却系统、测温系统、机组电控系统及加料装置组成。
机组生产工艺流程：
阴极铜（电解板）－工频感应炉（熔化仓－过渡仓－保温炉）－连铸机（上引结晶成型材）铸杆－收线－型材出售或深加工
售后服务：
- 免费提供技术咨询
- 为需方组织技术培训
- 派技术人员指导安装调试出产品
- 保证常年提供易损易耗备件
无氧铜杆特点：
上引法无氧铜杆连铸机组技术参数
|
序号 |
型号 |
铸杆头数 |
规格
mm |
工频感应炉型号 |
年产量
（吨） |
上引驱动方式 |
收线方式 |
收线重量
（kg） |
装机容量 |
实际运行功率 |
吨耗电
( kWh/t ) |
|
1 |
SL04-Q2-S-B-8/20 |
4 |
8-20 |
双体炉 |
2000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
330 |
160 |
≤360 |
|
2 |
SL06-Q2-S-B-8/20 |
6 |
8-20 |
双体炉 |
3000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
330 |
180 |
≤350 |
|
3 |
SL06-Q2-S-A-16/30 |
6 |
16-30 |
双体炉 |
3000 |
伺服驱动 |
常规收线，手动排线 |
≤2500kg |
330 |
180 |
≤350 |
|
4 |
SL08-QL-S-B-8/20 |
8 |
8-20 |
三体炉 |
4000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
480 |
230 |
≤340 |
|
5 |
SL10-QL-S-A-16/30 |
10 |
16-30 |
三体炉 |
6000 |
伺服驱动 |
常规收线，手动排线 |
≤2500kg |
480 |
270 |
≤340 |
|
6 |
SL10-QL-S-B-16/30 |
10 |
16-30 |
三体炉 |
6000 |
伺服驱动 |
自动跟踪，自动排线 |
≤3000kg |
480 |
270 |
≤340 |
|
7 |
SL10-QL-S-B-8/20 |
10 |
8-20 |
三体炉 |
5000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
480 |
250 |
≤340 |
|
8 |
SL12-QL-S-B-8/20 |
12 |
8-20 |
三体炉 |
6000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
480 |
270 |
≤340 |
|
9 |
SL14-QG-S-A-16/30 |
12 |
16-30 |
三体炉 |
8000 |
伺服驱动 |
常规收线，手动排线 |
≤2500kg |
750 |
480 |
≤340 |
|
10 |
SL14-QG-S-B-16/30 |
12 |
16-30 |
三体炉 |
8000 |
伺服驱动 |
自动跟踪，自动排线 |
≤3000kg |
750 |
480 |
≤340 |
|
11 |
SL16-QR-S-A-16/30 |
16 |
16-30 |
三体炉 |
10000 |
伺服驱动 |
常规收线，手动排线 |
≤2500kg |
950 |
540 |
≤330 |
|
12 |
SL16-QR-S-B-16/30 |
16 |
16-30 |
三体炉 |
10000 |
伺服驱动 |
自动跟踪，自动排线 |
≤3000kg |
950 |
540 |
≤330 |
|
13 |
SL16-QG-S-B-8/20 |
16 |
8-20 |
三体炉 |
9000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
750 |
480 |
≤330 |
|
14 |
SL20-QW-S-B-8/20 |
20 |
8-20 |
三体炉 |
10000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
950 |
500 |
≤320 |
|
15 |
SL20-QW2-S-A-16/30 |
20 |
16-30 |
三体炉 |
12000 |
伺服驱动 |
常规收线，手动排线 |
≤2500kg |
1000 |
540 |
≤320 |
|
16 |
SL20-QW2-S-B-16/30 |
20 |
16-30 |
三体炉 |
12000 |
伺服驱动 |
自动跟踪，自动排线 |
≤3000kg |
1000 |
540 |
≤320 |
|
17 |
SL24-QW2-S-B-8/20 |
24 |
8-20 |
三体炉 |
12000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
1000 |
540 |
≤320 |
|
18 |
SL24-QW3-S-A-16/30 |
24 |
16-30 |
三体炉 |
15000 |
伺服驱动 |
常规收线，手动排线 |
≤2500kg |
1100 |
700 |
≤320 |
|
19 |
SL24-QW3-S-B-16/30 |
24 |
16-30 |
三体炉 |
15000 |
伺服驱动 |
自动跟踪，自动排线 |
≤3000kg |
1100 |
700 |
≤320 |
|
20 |
SL28-QW3-S-B-8/20 |
28 |
8-20 |
三体炉 |
15000 |
伺服驱动 |
自动跟踪收线，自动排线 |
≤3000kg |
1100 |
540 |
≤320 |

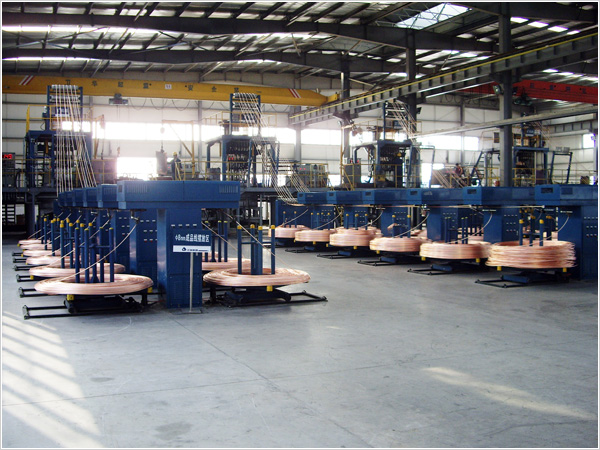

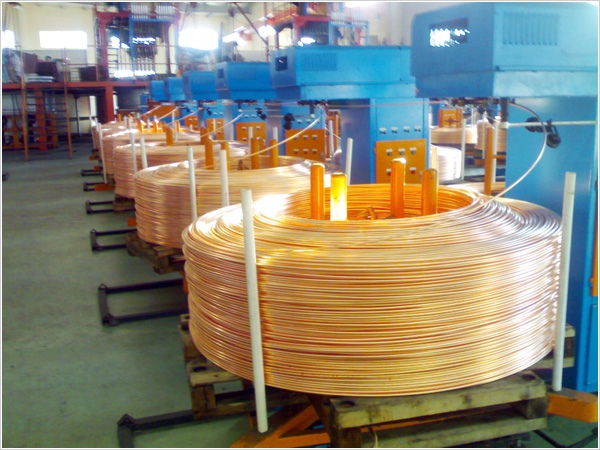

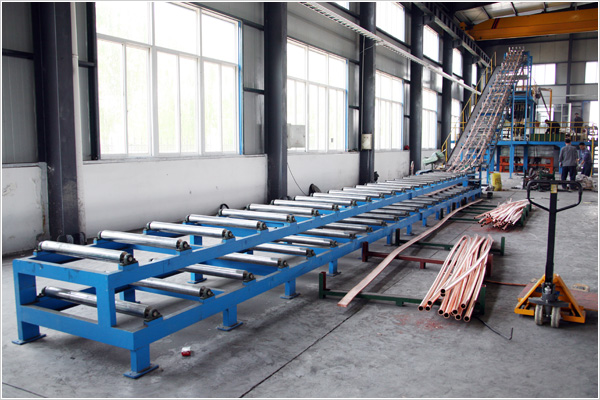

现场设备照片：

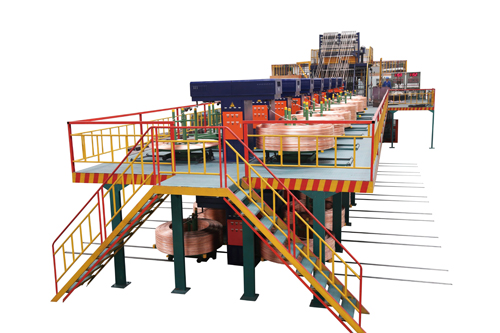

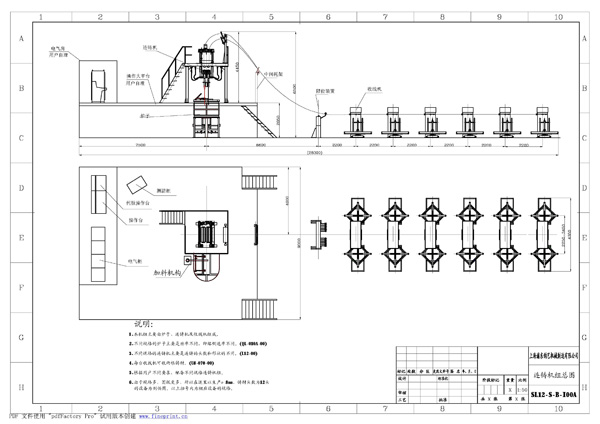

机组整体布局示意图：
|

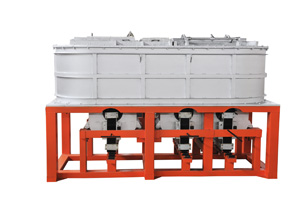

上引机组工频感应炉
|

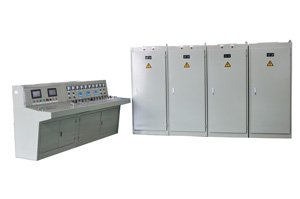

上引机组电控系统 |
|

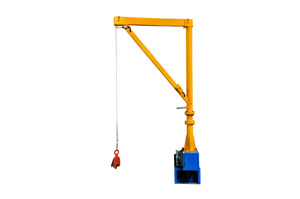

加料机构 |

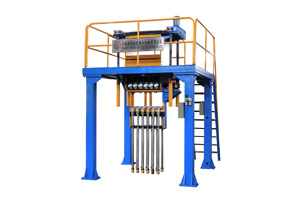

上引机组连铸机部件 |
|

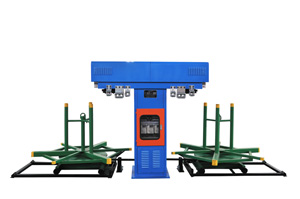

上引机组收线机 |
收线机张力式限位装置 | |
